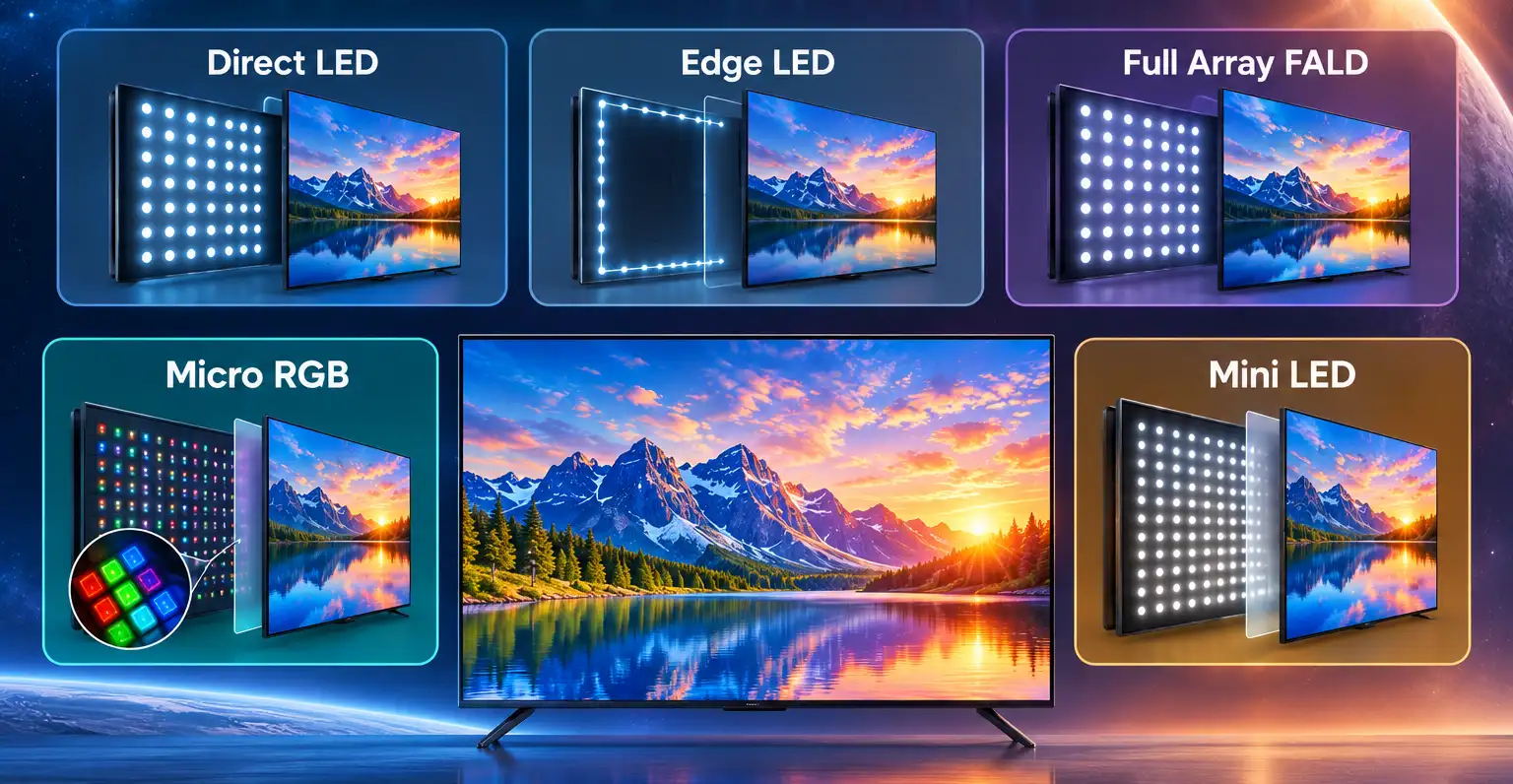

Typer af TV-baggrundsbelysning forklaret, Direct LED, Edge LED, Full Array FALD, Micro RGB og Mini LED

Baggrundsbelysningen er en af de vigtigste komponenter i et LCD-TV. I modsætning til OLED-skærme kan et LCD-panel ikke selv udsende lys og har derfor brug for en lyskilde bag skærmen. Baggrundsbelysningen skinner gennem LCD-pixlerne, så billedet kan vises på skærmen.

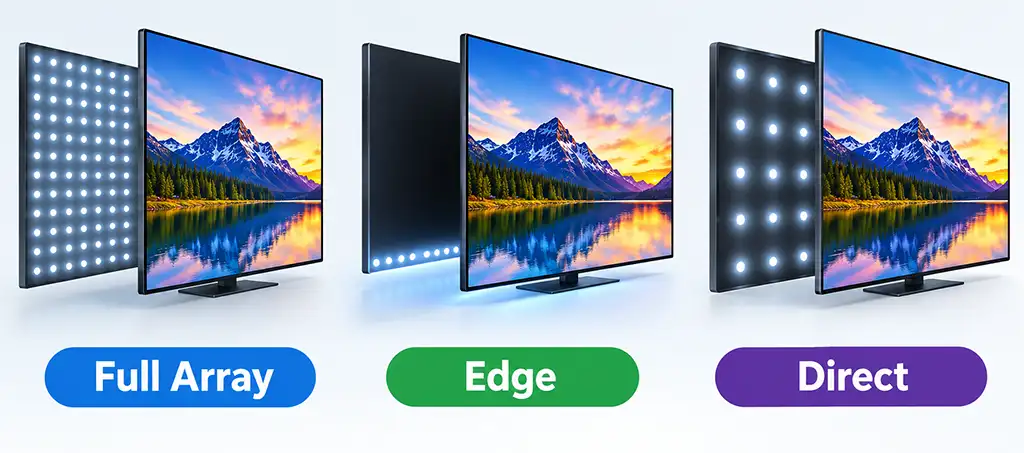

Der findes to grundlæggende typer LED-baggrundsbelysning: Direct LED og Edge LED. Med tiden har producenterne udviklet mange variationer og forbedringer baseret på disse teknologier, herunder FALD, Mini LED, RGB LED og Micro RGB LED.

TV-producenterne har også introduceret deres egne markedsføringsnavne for forskellige typer baggrundsbelysning, såsom LED Plus og NANO Full LED.

Edge-lit LED-baggrundsbelysning

I et Edge-lit LED-baggrundsbelysningssystem er LED’erne placeret langs skærmens kanter i stedet for over hele området bag LCD-panelet. Typisk er LED’erne placeret langs den nederste kant af skærmen. Lyset fordeles derefter over hele skærmen ved hjælp af et særligt lysledende og reflekterende lag, som spreder lyset fra bunden til toppen af skærmen.

Den største fordel ved dette design er, at det gør det muligt for producenterne at fremstille meget tynde TV. Da LED’erne, som typisk er placeret på to LED-lister, er monteret langs kanten af skærmen, kræves der mindre plads bag LCD-panelet. Edge-lit-skærme er også billigere at fremstille. De har dog nogle ulemper. Det er praktisk taget umuligt at implementere et effektivt system med lokal dæmpning, fordi en enkelt LED belyser et stort område af skærmen.

Direct LED-baggrundsbelysning

I et Direct LED-baggrundsbelysningssystem er LED’erne placeret direkte bag LCD-panelet. De er fordelt over hele bagsiden af skærmen og sender lyset mod panelet. Der kan anvendes særlige linser til at sprede lyset mere jævnt, og skærmen har også et reflekterende lag, som hjælper med at lede lyset mod skærmen.

De enkleste Direct LED-systemer bruger et relativt lille antal LED’er. På disse TV fungerer hele baggrundsbelysningen muligvis som ét samlet system uden separat styring af de enkelte områder af skærmen. Der findes også flere variationer af Direct LED-teknologien, herunder forskellige måder at placere LED’erne på og forskellige typer LED’er.

Den største ulempe er, at TV’et kræver mere plads bag LCD-panelet til LED’erne og de optiske komponenter, der fordeler lyset. Derfor kan et Direct LED-TV være tykkere end en model med Edge LED-baggrundsbelysning. Moderne Direct LED-skærme kan dog være ganske tynde, fordi teknologien har udviklet sig betydeligt.

Direct LED forkortes nogle gange til DLED. Det er vigtigt at forstå, at betegnelsen Direct LED kun beskriver LED’ernes placering. Den betyder ikke, at TV’et har lokal dæmpning eller et stort antal individuelt styrede baggrundsbelysningszoner.

Full Array LED

Full Array LED er en avanceret form for Direct LED-baggrundsbelysning. I stedet for kun at placere LED’er i bestemte områder bag skærmen fordeler et Full Array-system LED’erne over hele bagsiden af skærmen.

Denne placering gør det muligt for producenten at styre baggrundsbelysningen mere jævnt over skærmen og giver et bedre grundlag for lokal dæmpning. Ved at opdele LED’erne i separate zoner kan forskellige områder af skærmen gøres lysere eller mørkere uafhængigt af hinanden.

Betegnelsen Full Array beskriver LED’ernes fysiske placering. Den fortæller ikke, hvor mange LED’er der bruges, eller hvor mange uafhængigt styrede dæmpningszoner TV’et har.

Der findes også flere mere avancerede variationer af Full Array-baggrundsbelysning, herunder Mini LED, RGB LED og Micro RGB LED. De bruger forskellige typer og placeringer af lyselementer for at forbedre styringen af baggrundsbelysningen og billedkvaliteten.

Derfor kan to Full Array-TV have meget forskellig billedkvalitet. Den ene model kan have relativt få baggrundsbelysningszoner, mens en anden kan have hundredvis eller endnu flere.

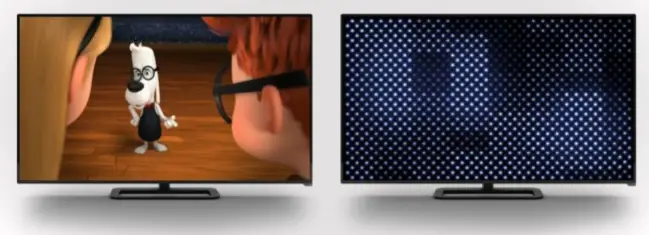

Lokal dæmpning og baggrundsbelysningszoner

Lokal dæmpning gør det muligt for et TV at styre forskellige områder af baggrundsbelysningen uafhængigt af hinanden. Jo flere individuelt styrede zoner et TV har, desto mere præcist kan det justere lysstyrken i forskellige dele af billedet.

For eksempel har TV med Edge LED-baggrundsbelysning typisk kun to dæmpningszoner, mens almindelige Direct LED-TV kan have flere store zoner. Med så store zoner er det vanskeligt at justere baggrundsbelysningen præcist efter billedet på skærmen. Derfor kan der forekomme lys i områder, der burde være sorte. Dette er normalt for LCD-TV.

Generelt gælder det, at jo flere zoner der er, og jo mindre de er, desto mere præcist kan TV’et styre baggrundsbelysningen. Mini LED og lignende teknologier er særligt effektive i denne henseende, fordi de kan bruge et meget stort antal små baggrundsbelysningszoner.

Antallet af zoner alene bestemmer dog ikke billedkvaliteten. Selve LCD-panelet spiller også en vigtig rolle. Et TV med et stort antal dæmpningszoner kan stadig give et dårligere billede end en avanceret skærm i topklassen med færre zoner.

Variationer af Direct LED-baggrundsbelysning

Direct LED-baggrundsbelysning har udviklet sig til flere forskellige designs. Producenterne har øget antallet af LED’er, gjort dem mindre, ændret den type lys, de producerer, og udviklet forskellige måder at styre baggrundsbelysningen på.

Full Array LED bruger LED’er, der er fordelt over hele området bag skærmen. Det giver en mere ensartet belysning end en grundlæggende baggrundsbelysning med færre LED’er. Antallet af LED’er kan variere betydeligt mellem modeller, så navnet Full Array alene angiver ikke, hvor avanceret baggrundsbelysningen er.

FALD, eller Full Array Local Dimming, opdeler Full Array-baggrundsbelysningen i individuelt styrede zoner. TV’et kan gøre nogle områder lysere, mens andre dæmpes afhængigt af billedet. Flere og mindre zoner giver generelt mere præcis styring af baggrundsbelysningen og bedre kontrast.

Dual LED bruger to typer LED’er med forskellige farvetemperaturer. Den ene producerer et varmere lys, mens den anden producerer et køligere lys. TV’et justerer balancen mellem dem for at ændre baggrundsbelysningens farvetemperatur. Samsung har brugt betegnelsen Dual LED i nogle af sine QLED-TV.

Mini LED bruger meget mindre LED’er end traditionelle LED-baggrundsbelysninger. Det gør det muligt for producenterne at placere langt flere LED’er bag skærmen og skabe et større antal dæmpningszoner. Flere zoner giver mere præcis styring af lyse og mørke områder.

RGB LED bruger separate røde, grønne og blå LED’er i stedet for traditionelle hvide LED’er. Ved at styre de tre farver separat får baggrundsbelysningen større kontrol over lysets spektrum, hvilket kan bidrage til et bredere farveområde på skærmen.

RGB Mini LED kombinerer RGB LED’er med Mini LED-teknologi. De mindre LED’er gør det muligt at skabe en tæt baggrundsbelysning med mange individuelt styrede områder, mens RGB-lyskilderne giver yderligere kontrol over baggrundsbelysningens farve.

Producenterne bruger også deres egne navne til bestemte systemer med baggrundsbelysning. Disse er markedsføringsnavne og ikke separate typer baggrundsbelysning.

Samsung Direct Full Array er Samsungs markedsføringsnavn for deres Full Array-baggrundsbelysning. Samsung har brugt navne som Direct Full Array 8×3 og Direct Full Array 16×3 til forskellige TV-modeller.

Samsung Quantum Matrix er Samsungs markedsføringsnavn for deres Mini LED-baggrundsbelysning med lokal dæmpning. Quantum Matrix Pro er en mere avanceret version af dette system, som bruges i nogle Samsung-TV-modeller.

Sony XR Backlight Master Drive er Sonys markedsføringsnavn for deres Mini LED-styringssystem til baggrundsbelysning. Det bruges sammen med Mini LED og lokal dæmpning i nogle Sony-TV.

LG Full Array Dimming er LG’s markedsføringsnavn for deres Full Array-system med lokal dæmpning. Det henviser til en baggrundsbelysning med LED’er fordelt over bagsiden af skærmen og styret i separate områder.

LED Plus er et andet producent-specifikt markedsføringsnavn, som bruges til bestemte LED-baggrundsbelysningssystemer. Den præcise implementering kan variere mellem producenter og TV-generationer.

NANO Full LED er også et producent-specifikt navn, der er forbundet med Full Array-baggrundsbelysning. Det henviser til LED’er, der er fordelt bag skærmen i stedet for kun langs kanterne. NANO Full LED bør ikke forveksles med NanoCell, som er en separat LG-skærmteknologi.
