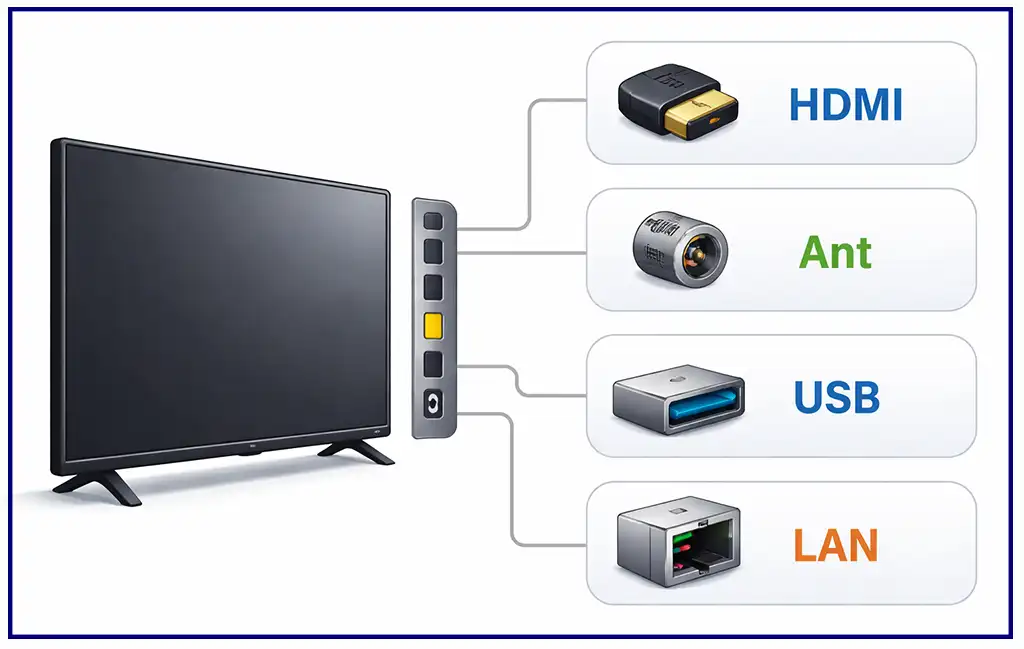

Moderne fjernsyn er udstyret med en række porte og stik for at understøtte forskellige enheder og funktionaliteter. Nedenfor er en detaljeret oversigt over de mest almindelige porte, der findes på fjernsyn, inklusive deres formål, kapaciteter og forskelle.
HDMI (High-Definition Multimedia Interface)
HDMI er en standardgrænseflade, der bruges til at overføre højdefinitions digitale video- og multikanal lydsignaler. Det understøtter kopibeskyttelse via HDCP (High Bandwidth Digital Copy Protection) og tillader digital DVI-forbindelse af flere enheder ved hjælp af passende kabler. HDMI bruges almindeligvis til at forbinde:
- Computere
- DVD-afspillere
- Spilkonsoller
- Blu-ray-afspillere
Båndbredde: HDMI understøtter en båndbredde mellem 4,9 og 10,2 Gb/s, afhængigt af versionen. Der er flere HDMI-standarder, hver med unikke funktioner:
HDMI 1.3: Øget båndbredde fra 4,95 Gbit/s til 10,2 Gb/s; tilføjede understøttelse af Dolby HD- og DTS-HD-lydformater.
HDMI 1.4: Tilføjede understøttelse af 4K-opløsning (3840 × 2160 ved 24/25/30 Hz, 4096 × 2160 ved 24 Hz), 3D og Audio Return Channel (ARC). Introducerede mikro-HDMI (Type D) til mindre enheder.
- HDMI 1.4a: Forbedrede 3D-billedfunktioner.
- HDMI 1.4b: Tilføjede understøttelse af 1080p-video ved 120 Hz.
- HDMI 2.0: Understøttelse af 4K (UHD) ved 60 Hz.
- HDMI 2.0a: Introducerede understøttelse af HDR (High Dynamic Range).
- HDMI 2.0b: Tilføjede Hybrid Log-Gamma (HLG) og HDR10 understøttelse.
- HDMI 2.1: Tilføjede understøttelse af UHD ved 120 Hz og 8K ved 120 Hz.
USB (Universal Serial Bus)
USB-porte letter den serielle overførsel af data mellem elektroniske enheder. De bruger et fire-tråds kabel: to til datatransmission og to til strømforsyning. Fjernsyn med USB-porte kan levere strøm til tilsluttede enheder, typisk ved 5V 0,5A, selvom nogle kan levere 1A til enheder med højere strømkrav, såsom eksterne harddiske.
USB-standarder:
- USB 2.0: Understøtter dataoverførselshastigheder op til 480 Mbit/s (60 MB/s).
- USB 3.0: Introducerer “SuperSpeed” mode, som tillader dataoverførsel ved op til 5 Gbit/s (625 MB/s), mere end ti gange hurtigere end USB 2.0. USB 3.0-porte er ofte markeret med en blå farve eller initialerne “SS” (SuperSpeed).
USB-porte på fjernsyn bruges til at tilslutte eksterne lagringsenheder og webcams.
Komponentindgang (Y/Pb/Pr)
Komponentindgang bruges til at modtage analoge signaler. Den overfører tre separate signaler:
- Y (Luminans): Transmitterer lysstyrkeniveauer og clockimpulser (normalt angivet med en grøn cirkel).
- Pb (Blå-difference): Overfører forskellen mellem den blå farve og luminansniveauet (blå cirkel).
- Pr (Rød-difference): Overfører forskellen mellem den røde farve og luminansniveauet (rød cirkel).
Denne indgangsmetode giver bedre billedkvalitet sammenlignet med standard RGB-forbindelser, da signalet undergår færre konverteringer.
Lydsupport: Komponentindgange deler typisk en fælles lydindgang med AV (Composite)-forbindelser.
S/PDIF (Sony/Philips Digital Interface Format)
S/PDIF er designet til at transmittere digitale lydsignaler fra fjernsynet til eksterne højttalere via et optisk kabel. Det bruges almindeligvis til at forbedre lydkvaliteten ved brug af eksterne lydsystemer.
SCART, RGB og RCA
SCART er en europæisk standardstik, der gør det muligt at tilslutte multimedieenheder, herunder fjernsyn, videobåndoptagere og DVD-afspillere. SCART kombinerer forskellige signaler i én stik, hvilket gør den alsidig til tilslutning af flere enheder.
RGB- og RCA-stik bruges også til video- og lydtransmission, hvor RCA typisk bruges til kompositvideo og stereolyd.
LAN (Ethernet)
En LAN-port gør det muligt for et fjernsyn at oprette forbindelse til et computernetværk, hvilket muliggør internetadgang og oprettelse af et hjemmenetværk. Dette er essentielt for Smart TV-funktioner, herunder adgang til tjenester som Skype, Netflix og YouTube. Det gør det også muligt at streame indhold fra en computer til fjernsynet.
IR Out (Infrarød Udgang)
IR Out-porten bruges til at tilslutte en infrarød adapter, der gør det muligt for en universel fjernbetjening at betjene flere enheder, der er tilsluttet fjernsynet, såsom Blu-ray-afspillere, hjemmebiografsystemer og kabelbokse. Denne funktion forenkler enhedsstyringen ved at tillade kontrol med en enkelt fjernbetjening. Denne port er forældet og ikke længere i brug.
ANT IN (Antenneindgang)
Antenneindgangen bruges til at tilslutte en ekstern antenne eller en kabel-tv-antenne. Denne port er nu noget forældet på grund af overgangen til internet-tv og streamingtjenester.
