HDMI-CEC står for High Definition Multimedia Interface – Consumer Electronics Control. Det er et system til styring af flere enheder, der er forbundet via HDMI; mere herom senere.
Teknologien blev udviklet og anvendt i massevis i HDMI 1.2 eller højere porte. Hvis du har et tv eller en anden enhed med HDMI-porte, og den er fremstillet efter 2006, har den sandsynligvis HDMI CEC. Selv om den første HDMI 1.0-standard var designet til at bruge CEC, burde producenterne meget ofte have været mere opmærksomme på dette krav; der var mange enheder uden CEC-understøttelse i HDMI-portene.
Historien om HDMI CEC
CEC-systemet (Consumer Electronics Control) blev først indført i analoge apparater som fjernsyn og videobåndoptagere, og det fungerede via SCART-stik. Denne teknologi gjorde det muligt for brugerne at styre videobåndoptagere ved hjælp af fjernbetjeningen til tv’et, men den blev ikke udbredt, da ikke alle tv’er havde SCART-stik, og fjernbetjeninger til videobåndoptagere kun havde begrænset funktionalitet. Med fremkomsten af HDMI-porte blev CEC-systemet integreret i HDMI, hvilket gjorde det til en vigtig funktion i alle enheder, der har HDMI-porte.
HDMI CEC forklaret med et eksempel
Jeg vil forsøge at forklare det så enkelt som muligt: HDMI CEC betyder, at du har flere enheder, der oftest bruges som følger: Du har et tv, en streaming-enhed som Roku eller Chromecast, der er tilsluttet HDMI-porten på tv’et, og du har en lydmodtager eller soundbar, der er tilsluttet en anden port med navnet HDMI ARC (eARC). Så hvis du aktiverer HDMI CEC på alle enheder, behøver du kun at tænde for én enhed ad gangen for at tænde for alle enhederne, f.eks. kan du bede Alexa om at tænde Chromecast, hvorefter tv’et og soundbaren automatisk tænder. Du kan derefter styre streaming-enheden med fjernbetjeningen til tv’et.
Sådan fungerer HDMI CEC fysisk set
For at kunne bruge HDMI CEC skal flere krav være opfyldt.
HDMI-kablet skal understøtte CEC og bruge en separat ledning til at overføre signalet via kablet. Nogle kabelproducenter kan spare penge og undlade at lave denne ledning i kablet.
Alle enheder, du vil styre, skal understøtte HDMI CEC.
Kontrollen foregår på følgende måde. Når du aktiverer HDMI CEC-tilstand på enhederne, forbliver HDMI-porten aktiveret.
Lad os se på et eksempel på at tænde et tv med Chromecast. Du skal blot tænde for Chromecast; denne enhed genererer en kontrolkode (Power) og sender denne kode til tv’et; tv’et modtager denne kode og forstår signalet om at tænde og tænder tv’et. På samme måde, omvendt, tænder du for Chromecast-tv’et. Hvis du derefter ønsker at styre en eller anden enhed, sendes alle signaler fra tv’et via HDMI til den ønskede enhed.
Hvis du f.eks. ønsker at tilføje lyd til soundbaren, tager du fjernbetjeningen fra tv’et og trykker på boost-knappen. Kommandoen går til tv’et, og tv’et sender denne kommando videre til alle andre enheder. Der er en lille nuance her; begge enheder vil reagere, hvis de forstår kommandoen. F.eks. vil Chromecast og soundbaren tilføje lyd.
HDMI CEC-struktur for digitale enheder
Når du aktiverer HDMI CEC-understøttelse på en enhed, er den tilføjede enhed forbundet til en enkelt administrationsbus med op til 15 enheder. Den nye enhed registreres og tildeles en logisk adresse, og dens type (tv, afspiller, streaming-enhed, lydenhed) er specificeret for korrekt drift. Da HDMI primært er en videogrænseflade, vil et tv eller en skærm altid blive valgt som den primære enhed.
HDMI CEC-kommandostruktur
HDMI CEC-kommandoer består af 10 bit. Der kan være to kommandoblokke; den første blok fortæller, hvilken enhed der har iværksat kommandoen og til hvilken enhed, og den anden blok sender kommandoen til udførelse.
Men hvis der ikke er behov for at adressere en bestemt enhed, overføres kun kommandoblokken, hvilket er tilfældet i de fleste tilfælde.
Eksempel: Du har et tv, en Chromecast og en soundbar, som i det foregående eksempel. Uanset hvilken enhed du tænder først, sender HDMI CEC en kommando fra den aktiverede enhed, så alle enheder, der er tilsluttet CEC-bussen, tændes.
Når du ser en video på Chromecast, skal du holde en pause, mens du ser den. Tag fjernbetjeningen til dit tv og tryk på pauseknappen; tv’et genererer en kommando til at stoppe visningen og sender denne kommando til bussen; i dette tilfælde er det kun Chromecast, der kan svare. Det er kun den, der kan genkende denne kommando. Soundbaren understøtter ikke denne kommando og vil ignorere den.
Hvilke kommandoer understøtter HDMI CEC
HDMI CEC kan understøtte mange kommandoer. Alle kommandoer er tildelt en specifik kode for at sikre korrekt kommunikation. Kommandoerne er en liste over kommandoer, men meget konventionelle.
- Kommandoer til strømstyring: Tænd enheden og sæt den i standby-tilstand.
- Kommandoer til at styre videoafspilning: start, stop, pause.
- Kommandoer til cursorkontrol: Vælg en video via menuen for streaming-enheder.
- Kommandoer til lydstyring: lydstyring.
Der findes andre kommandoer, men de bruges sjældent i praksis.
Sådan aktiverer du HDMI CEC på dit tv og andre enheder

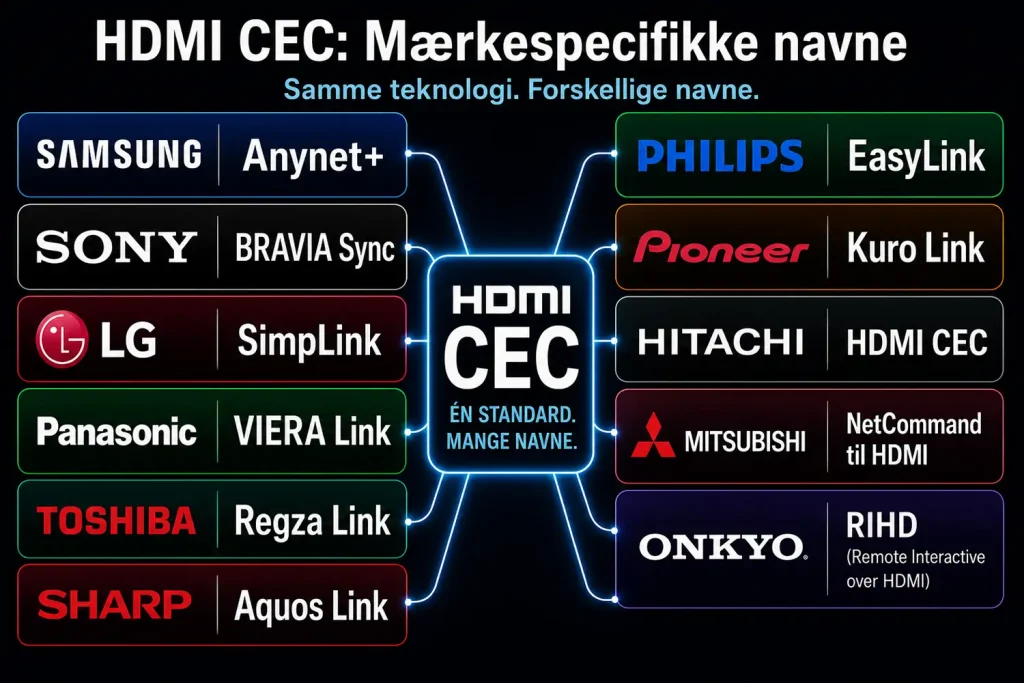

Du skal vide, at da HDMI CEC blev introduceret i 2007, havde tv-apparaterne ikke meget at byde på, så virksomhedernes marketingafdelinger besluttede at kalde HDMI CEC-understøttelse ved navn. Dette gjorde det muligt for kunderne at præsentere en unik teknologi, da det var almindeligt at finde tv-reklamer for Samsung, der nævner, at tv’et understøtter Anynet +-teknologien. Og ubevidst troede forbrugeren, at tv’et havde noget særligt. Dette er blot en reklame, men som følge heraf har tv-apparater forskellige navne for HDMI CEC, men nogle gange forklarer de i parentes, hvad det er. Som følge heraf er dette, hvad HDMI CEC kaldes i nogle mærker.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – pioner
- CE-Link og Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- HDAVI-kontrol, EZ-Sync og VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand til HDMI – Mitsubishi
Hvis du vil begynde at bruge HDMI CEC’er, skal du aktivere HDMI CEC-indstillingen. Aktivering af HDMI CEC kræver ingen yderligere indstillinger. Du skal f.eks. finde Anynet + på dit Samsung-tv og slå det til.
På samme måde skal du finde og aktivere indstillingen på andre enheder. Du skal gå til menuen på den tilsvarende enhed og finde CEC-indstillingen. Da der er så mange enheder, vil jeg ikke give dig eksempler.
Problemer ved brug af HDMI CEC
Hvilke problemer kan du støde på, når du bruger HDMI СEC? Du skal være opmærksom på, at udstyrsproducenterne angiver muligheden for kompatibilitetsproblemer, når du bruger HDMI CEC med forskellige udstyrsmærker. Protokollen er den samme, men nogle producenter frigiver muligvis kun delvist nogle kommandoer, hvilket kan give problemer. Dette kan kun kontrolleres eksperimentelt.
Et andet muligt problem er at bruge kabler, der kræver CEC-understøttelse. Selv om et HDMI 1.4-kabel som standard bør understøtte CEC, hvis du køber et HDMI 1.4-kabel, er der undtagelser. Kontroller, om kablet understøtter HDMI-understøttelse på andre enheder.
Du kan også få problemer, hvis du bruger udstyr fra forskellige producenter og fra forskellige årgange, især hvis et af apparaterne er ret gammelt.
HDMI CEC er en nyttig funktion, der gør det muligt at styre flere enheder via én fjernbetjening eller enhed. Hvis du f.eks. har et tv, en Chromecast og en soundbar, der alle er tilsluttet via HDMI, kan du tænde dem alle sammen ved blot at tænde for tv’et.
En anden måde at bruge HDMI CEC på er, hvis dit tv ikke understøtter stemmeassistenter som Alexa. Hvis du har en streaming-enhed, der kan styre Alexa, kan du tænde tv’et ved at aktivere streaming-enheden, som derefter tænder tv’et via HDMI CEC.
HDMI CEC bruges også i andre systemer som f.eks. videoovervågning, men det er mest almindeligt anvendt på tv-apparater. Alt i alt er HDMI CEC en praktisk og effektiv måde at styre flere enheder på med lethed.
Sådan kan du bruge HDMI CEC
HDMI CEC er en nyttig funktion, der gør det muligt at styre flere enheder via én fjernbetjening eller enhed. Hvis du f.eks. har et tv, en Chromecast og en soundbar, der alle er tilsluttet via HDMI, kan du tænde dem alle sammen ved blot at tænde for tv’et.
En anden måde at bruge HDMI CEC på er, hvis dit tv ikke understøtter stemmeassistenter som Alexa. Hvis du har en streaming-enhed, der kan styre Alexa, kan du tænde tv’et ved at aktivere streaming-enheden, som derefter tænder tv’et via HDMI CEC.
HDMI CEC anvendes også i andre systemer som f.eks. videoovervågning, men det er mest almindeligt anvendt på tv-apparater. Alt i alt er HDMI CEC en praktisk og effektiv måde at styre flere enheder på med lethed.
